اجزای تشکیل دهنده بگ فیلتر؛ 11 جز اصلی و وظایف هر کدام
در این مقاله از پویا پایشگر به بررسی انواع سیستمها و اجزای تشکیل دهنده بگ فیلتر از نظر نوع ساخت، وظیفه، طرز کار و مزایا میپردازیم.بگ فیلتر یکی از مهمترین تجهیزات صنعتی برای تصفیه هوا و جمعآوری ذرات معلق به شمار میرود. آشنایی با اجزای آن و نحوه صحیح نصب، برای افزایش بهرهوری، طول عمر دستگاه و حفظ کیفیت هوای محیط ضروری است. اگر میخواهید اطلاعات متفاوتتری درباره نحوه عملکرد بگ فیلتر بخوانید، مطالعه این مقاله را پیشنهاد میکنیم.

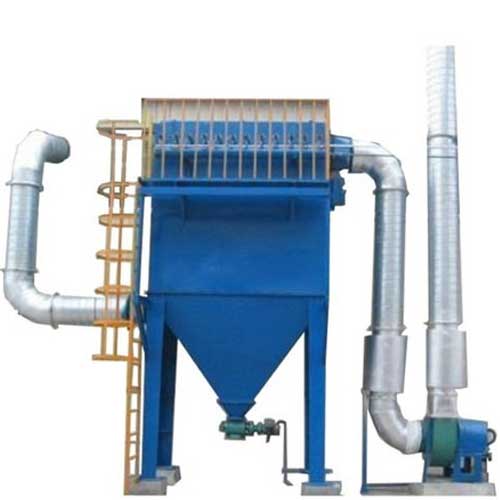

اجزای تشکیل دهنده بگ فیلتر
سیستم بگ فیلتر از بخشهای مختلفی تشکیل شده است که هر یک نقش مهمی در فرآیند فیلتراسیون هوا دارند. در ادامه مهمترین اجزای تشکیل دهنده بگ فیلتر و وظایف آنها معرفی شده است:
- فیلترهای کیسهای (Bag Filters)
مهمترین بخش دستگاه محسوب میشوند و وظیفه اصلی جداسازی ذرات معلق از جریان هوا را دارند. این فیلترها معمولاً از الیاف مقاوم ساخته میشوند و داخل قفسههای فلزی قرار میگیرند تا شکل خود را حفظ کنند و عملکرد یکنواخت داشته باشند. - قفسههای نگهدارنده (Cages)
قفسهها ساختاری فلزی دارند و از چروک شدن یا آسیب دیدن فیلترها جلوگیری میکنند. هر فیلتر درون یک قفسه قرار میگیرد تا جریان هوا بهطور یکنواخت از آن عبور کند و راندمان جداسازی ذرات افزایش یابد. - کمپرسور هوا
کمپرسور هوای فشرده تولید میکند تا در فرآیند پاکسازی فیلترها به روش جت پالس (Jet Pulse) مورد استفاده قرار گیرد. این عملیات باعث افزایش طول عمر فیلترها و حفظ راندمان سیستم میشود. - فن سانتریفیوژ
فن سانتریفیوژ وظیفه دارد جریان هوای آلوده را به سمت فیلترها هدایت کند و هوای تصفیهشده را به بیرون منتقل نماید. قدرت و ظرفیت فن متناسب با نوع کاربری و حجم هوای سیستم انتخاب میشود. - هاپر جمعکننده (Hopper)
ذرات جمعشده درون فیلترها در نهایت به داخل هاپر هدایت میشوند تا برای تخلیه آماده شوند. هاپر چیست؟ هاپر کمک میکند تا ذرات به صورت کنترلشده و بدون پخش در محیط جمعآوری شوند. - سیستم تخلیه غبار
این سیستم که یکی از اجزای تشکیل دهنده بگ فیلتر است، شامل شیرها یا دریچههایی است که بهصورت دستی یا اتوماتیک باز میشوند تا ذرات جمعشده تخلیه شوند و فرآیند فیلتراسیون بدون وقفه ادامه یابد. - سیستم پاکسازی فیلترها (Jet Pulse)
در این سیستم، هوای فشرده بهصورت پالسهای کوتاه به داخل فیلترها دمیده میشود تا گرد و غبار چسبیده به سطح فیلتر جدا شود. این فرآیند باعث میشود فیلترها همیشه در کارایی بالاتر و طول عمر بیشتر باقی بمانند. - بدنه اصلی
بدنه بگ فیلتر از فولاد مقاوم ساخته شده و معمولاً به صورت ماژولار طراحی میشود تا در برابر فشار و حرارت مقاوم باشد و نصب و نگهداری آن سادهتر شود. - سیلیکون یا جرقهگیر
در بعضی مدلها، جرقهگیر نصب میشود تا از ورود جرقه یا حرارت بالا به داخل سیستم جلوگیری شود و خطر آتشسوزی کاهش یابد. - شیر برقی و ونتوری
شیر برقی وظیفه کنترل هوای فشرده در سیستم جت پالس را بر عهده دارد و ونتوری هوا را بهصورت یکنواخت به فیلترها هدایت میکند تا فرآیند پاکسازی با کارایی بالا انجام شود. - تابلو کنترل جت پالس
این تابلو تمامی عملیات سیستم پاکسازی را کنترل و زمانبندی میکند و شامل تایمر و تنظیمکننده زمان پالسها است.

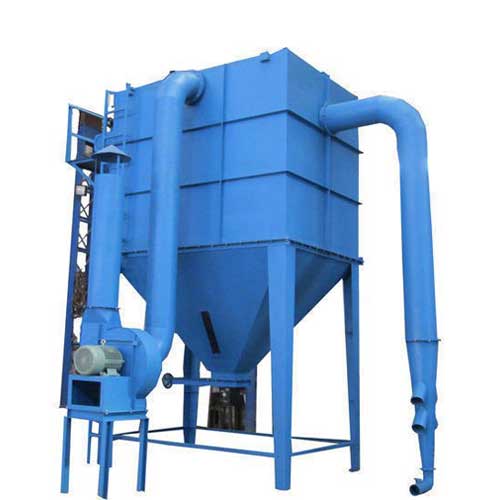

روش قرارگیری بگ فیلتر در سیستم
نحوه نصب و قرارگیری بگ فیلتر در سیستم، نقش مهمی در راندمان و ایمنی دستگاه دارد. دو روش اصلی وجود دارد:
- نصب بعد از هواکش (Blower Discharge)
در این روش، جریان هوا به داخل سیستم دمیده میشود. با این حال، چون دستگاه در فشار بالاتر از فشار جو کار میکند، امکان نشت ذرات آلوده بسیار بالا است. به همین دلیل، امروزه این روش منسوخ شده است. - نصب قبل از هواکش (Blower Suction)
در این روش، جریان هوا از سیستم مکش میشود و فشار داخلی کمتر از فشار جو است. این مزیت باعث کاهش احتمال نشت ذرات میشود. همچنین، اجزای متحرک هواکش صنعتی با ذرات غبار برخورد نمیکنند، که از آسیب به دستگاه جلوگیری میکند و عمر سیستم افزایش مییابد.
جمعبندی
در این مقاله به بررسی اجزای تشکیل دهنده بگ فیلتر پرداختیم. بگ فیلتر یکی از تجهیزات حیاتی در محیطهای صنعتی و کارگاهی از انواع غبارگیر صنعتی محسوب میشود که با جذب و جداسازی گرد و غبار و ذرات معلق از جریان هوا، نقش کلیدی در حفظ پاکیزگی هوا، افزایش ایمنی محیط کار و جلوگیری از آسیب به تجهیزات ایفا میکند. استفاده از این فیلترها باعث بهبود کیفیت محیط کاری، کاهش خطرات ناشی از ذرات معلق و افزایش بهرهوری سیستمهای صنعتی میشود و اهمیت آن در صنایع مختلف از جمله کارگاهها، کارخانهها و خطوط تولید غیرقابل انکار است.
منابع: torch-air – hengkefilter
